플삼본체 각종크리나신분들 보세요.(납땜가능하신분)
서진파덜
2012-07-25 오후 1:14:23 Hit. 7336
- 첨부파일
* 다운로드시 5포인트가 차감됩니다.
- 링크
http://kr.mouser.com/Passive-Components/Capacitors/Aluminum-Organic-Polymer-Capacitors/_/N-5g7s/
http://carameo.tistory.com/14
원본사이즈 : 800 X 600

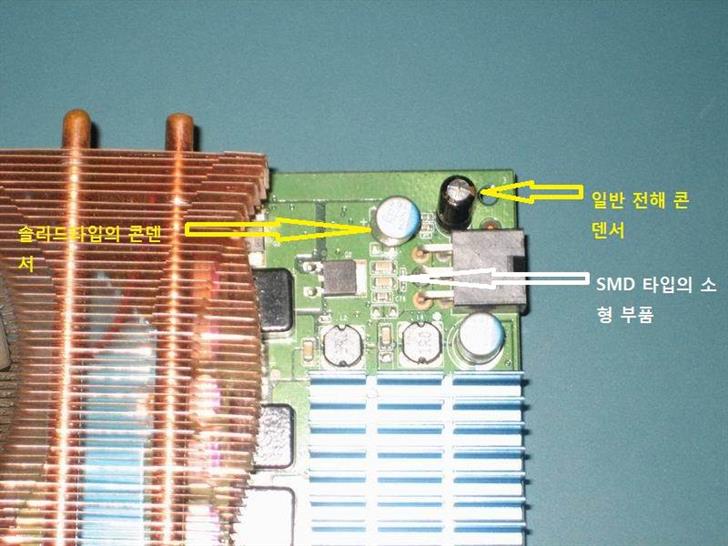

십년넘게 기판을 만지작 거리다 몇자 남김니다. 플삼 배를 따고 솔리드 캐패시터 보시고 고급부품이라고 생각하시는분들이계신
대요 ,솔리드 캐패시터가 고급형이 아니라 원가 절감때문에 쓰는겁니다. 흔히들 촌스럽게 생긴 일반 콘덴서가 가격이 더 저렴할거
라고 생각들 하시는데. 같은 조건에서 낮은 내압으로 작동하기 때문에, 다시 말하면 솔리드 타입은 겉과 내부의 재질상 배가 잘 안
부릅니다. 또한 망가져도 티가 안나서 교체하기가 힙듭니다.(그냥 혼자서 죽어버림.)
일반인들은,오로지 손으로 만져봐서 뜨거운지 확인하는수밖에 없죠. 반면 일반 전해 콘덴서는 안쪽에 전해질이 내압용량에 따라
서 크기가 많이 차이가 납니다. 물론 원가도 올라갑니다. 배가 불러 전해질이 튀어나오는 일이 흔치않게 일어나지만.부품의 수급
과 교체가 쉽다는 장점도 있습니다. 이런 이유로인해 솔리드가 고가형이라고 오해를 하시는겁니다. 손대자마자. 0.1초만에 앗뜩하
면서 등짝에 시근땀이 난다면 다 교체 하세요 일반콘덴서로요 당연히 내압은 높아야 합니다. 이때 동작 전압은 표시 돼어있으니
반드시 지켜줘야합니다. 전자제품 고장의 대부분은 콘덴셔 교체로 수리완료됩니다. 만약 SMD타입의 조그만한 부품이 나갔다면
이마에 돋보기 붙이고 해야함으로 수리 맏기시는게 정신건강에 이롭습니다. 물론 능력 되신분들 은 가능합니다.
쓸데없는글이면 삭제 바랍니다. 그리고 우리나라를 싹 디졌는데도 없었다 하시는분들은 위에 링크를 따라가세요.^.^
Lv.5 / 상병 . 서진파덜 (obangttuk)
( 292 / 500 ) 58%
포 인 트 : 1292 P
가 입 일 : 2010-02-15 오전 6:48:45
최종접속일 : 2021-06-23 오전 1:22:39
3
0
불량게시글신고
글쓰기
수정
삭제
목록
서진파덜
추천
2012-07-25 13:24:29
기판수리 능력자들 께서 뭐라 하실것 같아서 몇자 덧붙입니다.
솔리드 타입의 캐패시터는일반적인 알루미늄 캐패시터와 달리,
전해액을 사용하지 않고 고체 전해질을 사용합니다.
솔리드 캐패시터가 일반 캐패시터와 다른 점은, 고체로 된 전해질을 사용하고 있기 때문에 상대적으로 온
도변화에 강하다는 점이며, 또한 전해질 자체의 특성으로 인해 동작주파수에 따라 기생적으로 발생하는
인덕턴스 및 저항이 적다는 이점이 있습니다. (이러한 특성은 회로설계를 훨씬 깔끔하게 만들어주지요)
무엇보다도, 메인보드나 그래픽카드에 사용될때의 가장 큰 이점은 수명과 신뢰성입니다.
일반 전해 캐패시터는 캐패시터에 과부하가 걸릴 경우 터지면서 회로를 short 상태로 만들어버립니다.
(합선상태)
이렇게 되면 다른 부품들에도 전기적 충격이 가해져서 전체적인 문제가 생길 수 있습니다. 그러나 고체
전해질 캐패시터는 과부하로 인해 손상이 일어날 경우에도 전체 회로에는 영향을 주지 않고 혼자 죽어버
리지요. 이러한 우수한 특성으로 인해서 고가의 전자부품을 중심으로 예전부터 쓰여왔습니다만, 단가가
점점 떨어지면서 몇년전부터는 많은 메인보드/그래픽카드에서 볼 수 있게 되었습니다.
·댓글
추천
2012-07-25 13:38:04
한때 솔리드타입이 비싸고 좋은 부품이니 그래픽카드 구매할때나 메인보드 구매할때 솔리드타입을 보고 고르라는말이
떠돈적이 있죠..
그때 모양만 솔리드타입처럼 생긴 가짜들도 많이 쓰였죠...ㅎㅎ
구별법은 모양은 솔리드 캐페시터처럼 알루미늄 캔타입인데 위에 K 형 홈이 있는건 일반 전해콘덴서를 모양만 솔리드타입처럼
보이게 만든거죠...집에 굴러다니는 그래픽카드중 몇놈이 그런걸 썼더군요 ㅎㅎ
요즘은 솔리드타입도 저가형이 많아서 저가형을쓴다던데...
싸구려라면 그게 솔리드타입이라도 좋을리없겠죠...맹목적 맹신은 어디서든 금물이라는..
얼마전 오래된 삼성 TV 모니터 구형을 지인으로 부터 받았죠 고장난놈이 있는데 전원이 안들어온다고
구형게임기에 써야겠다 싶어서 받아와서 뜯어보니 콘덴서들이 4개정도 나갔더군요..
종류도 다양하게..ㅡㅡ;;
그래서 당장 이것저것해서 대략 9천원어치 질러서 수리했는데
구형이라 영화보기엔좀 아니더군요..화면전환이 느려서...
암튼 온도도 높고 용량도 큰걸로 달아줘서 앞으로 10년은 끄떡없을것같은데 ㅎㅎ 만족도가 영 아니더라는..ㅎㅎ
디지털 TV수신기가 달린것도 아니고 화면크기도 15인치? 정도 될라나?..암튼
취미삼아 수리하는것을 좋아하다보니 즐거운 경험이긴 했습니다
·댓글
ez2sj
추천
2012-07-25 15:34:56
콘덴서 타입을 떠나서 니치콘이나 오스콘같은게 달려있으면 전해든 솔리드든 아무상관이 없지요
·댓글
추천
2012-07-26 02:12:14
그렇죠 믿을만한 브랜드라면 타입이 뭐든 상관없죠...
·댓글
BRIANHAN
추천
2012-07-25 16:02:57
우왕.... 대단들 하시네요... 전 당췌 무슨 말인지 모르겠네요..ㅎㅎ
·댓글
わこつ
추천
2012-07-25 16:24:11
아오 pc VGA 잔고장 나면 하는짓을 플삼에서도 해줘야하다니.
빨리 클라우드 게이밍 이 활성화 되었으면.
콘솔 구입해서 관리하기도 지겹네요
·댓글
서진파덜
추천
2012-07-25 21:21:46
디바이스 마트란곳에서 손쉽게 구할수 있구요 부품은 구글링으로 찾으면 돼구요. 세운상가 부품 파는곳 가면 말만 잘하면 공짜로도 얻을수 있답니다.
·댓글
추천
2012-07-26 21:45:30
각종 크리가 터졌을때 콘덴서 교체로 수리가 가능하다는 말씀이신가요...?
·댓글
아름다운구름
추천
2012-07-26 22:25:23
좋은 글입니다...예전에도 이러한 이야기가 많았죠...아주 오래 되었지만요..^.^
·댓글
서진파덜
추천
2012-07-27 22:10:42
어지간하면 수리 가능합니다,, 간혹 렌즈 크리로 오해 하시고 렌즈를 교체하시는분들이 계서서요.
·댓글
빛과소금
추천
2012-07-28 11:29:11
어이쿠... 좋은 정보네요~~
알곤 있었지만... 대단하십니다!!!
·댓글
겐시로
추천
2012-08-01 13:24:18
저도 전에 납땜일 많이 해보고 500만원 가량의 전자교육까지 다 받아 봤지만..
몇달전에 스코프 납흡입기 디솔더링 고주파 인두기 열풍기 다 처분시켜 버리고
dc 파워 서플라이와 디지탈, 아날로그 테스트기와 교육때 받았던 전문서적 교재만 남겨두고 있네요..
납땜일은 지금 거의 손땐 상태죠..
납땜하시는 분들한테는 미안하지만.. 남땜일이라는 것이 득보다 실이 더 많은것 같아요..
건강에도 무지 않좋구요..
·댓글
지니지니짱
추천
2012-08-30 20:51:59
대단합니다 엄청나시네요
·댓글
Tessadar
추천
2012-09-02 21:46:33
와.. 이거 점점 머리아파지는군염;;
·댓글
콩야콩야
추천
2013-01-29 19:04:28
배워보고 싶군요 ....복잡해
